M306-D

首頁 > 產品中心 > 釜用機械密封

M306-D 底入式攪拌器密封

應用工況：

主要應用在精細化工、制藥、食品、生物工程、磷肥、鹽業等行業的底入式攪拌器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些腐蝕性介質等

參數范圍：

壓力：真空～1.6（4.0）MPa
溫度：-40～120（280）℃
線速度: ≤2m/s
軸徑：30～200mm

18157793116

結構特點

? 雙端面、集裝式結構
? 靜止環補償
? M306-D型為不帶軸承設置，M306B-D型為帶軸承設置
? 可采用單斜、雙斜或分瓣式抱軸鎖緊設計
? 不同的材料組合適用于多種工況
? 可提供多種的連接尺寸
? 攪拌軸工作中軸向位移量≤0.3mm

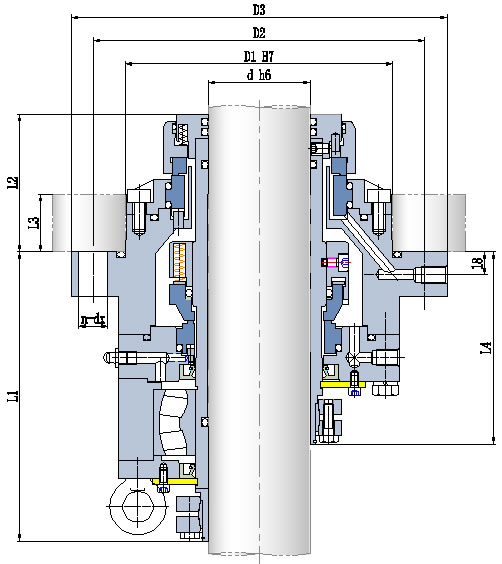

結構圖

連接尺寸

d	D1	D2	D3	L1	L2	L3	n	dx
30	134	165	190	70	35	155	6	12
35	140	175	200	70	35	160	6	12
40	146	175	200	70	35	160	8	12
45	150	175	200	70	35	170	8	12
50	170	195	220	75	40	175	8	12
55	175	205	230	75	40	180	8	12
60	180	205	230	75	40	190	8	12
65	190	220	250	75	40	200	8	14
70	195	230	260	75	40	210	8	14
75	200	230	260	75	40	230	8	14
80	210	240	270	82	42	230	8	14
85	215	250	280	82	42	235	8	14
90	230	260	290	82	42	250	8	14
95	235	270	300	82	42	250	8	14
100	240	270	300	82	42	255	8	14
110	255	290	320	82	42	265	8	18
120	265	305	335	82	42	270	8	18
130	275	315	345	82	42	280	8	18
140	290	335	370	85	45	292	8	18
150	300	335	370	85	45	300	8	18
160	330	355	390	85	45	310	8	18
170	343	375	410	87	48	310	8	18
180	363	395	430	87	48	325	8	18
190	393	425	460	87	48	345	12	18
200	393	425	460	87	48	345	12	18
