M2009
M2009 頂入耐強腐蝕雙端面集裝式密封
應用工況：
主要應用在制藥、食品、精細化工、農藥、冶煉等行業的搪玻璃反應釜、混合器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些強腐蝕性、易燃、易爆、有毒的介質等
參數范圍：
液體潤滑壓力 MPa -0.1～1.6
溫度 ℃ -20～180
轉速 m/s 5
干運轉
壓力 MPa -0.1～0.4
溫度 ℃ 20～150
轉速 m/s 1（2）
干運轉密封環采用特殊材料及冷卻時，可達2m/s
18157793116
結構特點
雙端面、集裝式結構
旋轉環補償
介質接觸的零件為耐強腐蝕材質
可帶軸承、可帶收集沖洗結構
可按干運轉結構設計，型號如M2009T
可提供多種的連接尺寸
旋轉環補償
介質接觸的零件為耐強腐蝕材質
可帶軸承、可帶收集沖洗結構
可按干運轉結構設計，型號如M2009T
可提供多種的連接尺寸

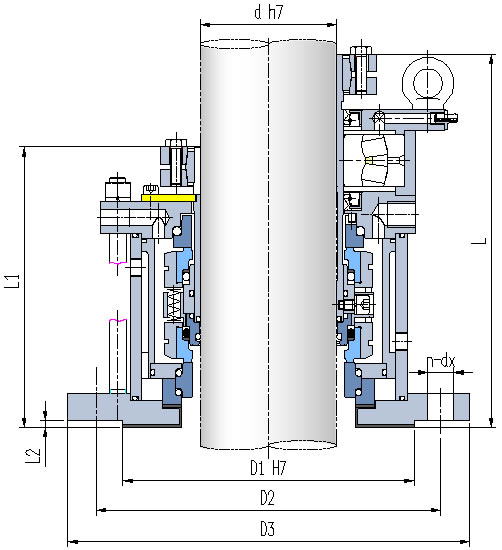

結構圖
連接尺寸
符合標準：HG/T 2057-1991 (91標) | ||||||||
d | D1 | D2 | D3 | L | L1 | L2 | n | dx |
40 | 109 | 145 | 185 | 225 | 175 | 5 | 4 | 18 |
50 | 149 | 180 | 220 | 245 | 190 | 5 | 8 | 18 |
60 | 175 | 210 | 250 | 255 | 195 | 5 | 8 | 18 |
65 | 175 | 210 | 250 | 265 | 205 | 5 | 8 | 18 |
80 | 175 | 210 | 250 | 265 | 205 | 5 | 8 | 18 |
95 | 203 | 240 | 285 | 300 | 215 | 5 | 8 | 18 |
100 | 203 | 240 | 285 | 300 | 215 | 5 | 8 | 18 |
110 | 259 | 295 | 340 | 320 | 240 | 5 | 8 | 22 |
125 | 259 | 295 | 340 | 330 | 240 | 5 | 8 | 22 |
140 | 324 | 350 | 395 | 340 | 240 | 5 | 12 | 22 |
160 | 324 | 350 | 395 | 350 | 245 | 5 | 12 | 22 |
符合標準：GB/T 9119-2010 （PN10標） | ||||||||
d | D1 | D2 | D3 | L | L1 | L2 | n | dx |
40 | 122 | 145 | 185 | 225 | 175 | 5 | 8 | 18 |
50 | 158 | 180 | 220 | 265 | 205 | 5 | 8 | 18 |
60 | 188 | 210 | 250 | 275 | 205 | 5 | 8 | 18 |
65 | 188 | 210 | 250 | 275 | 205 | 5 | 8 | 18 |
80 | 188 | 210 | 250 | 275 | 205 | 5 | 8 | 18 |
90 | 212 | 240 | 285 | 300 | 215 | 5 | 8 | 22 |
95 | 212 | 240 | 285 | 300 | 215 | 5 | 8 | 22 |
100 | 212 | 240 | 285 | 300 | 215 | 5 | 8 | 22 |
110 | 268 | 295 | 340 | 320 | 240 | 5 | 8 | 22 |
125 | 268 | 295 | 340 | 330 | 240 | 5 | 8 | 22 |
140 | 320 | 350 | 395 | 340 | 240 | 5 | 12 | 22 |
160 | 320 | 350 | 395 | 340 | 240 | 5 | 12 | 22 |
