產品中心
Product Center

M502-D

M502-D 平衡型雙端面集裝式密封

應用工況：

? 主要應用于含顆粒、強腐蝕性介質。適用化工、煉鋼、選礦、造紙等行業中渣漿泵、化工流程泵上的機械密封

參數范圍：

? 壓 力：0～1.6MPa
? 溫 度：-20～150℃
? 線速度: ≤12m/s
? 含固量：≤60%
? 軸向允許竄動量為：±0.3mm
? 軸 徑：25～150mm
18157793116

結構特點

? 多彈簧、雙向平衡型、雙端面結構
? 集裝式
? 靜止環補償
? 彈簧外置，防止補償件阻塞
? 設置有外部沖洗冷卻接口
? 可提供非標定制

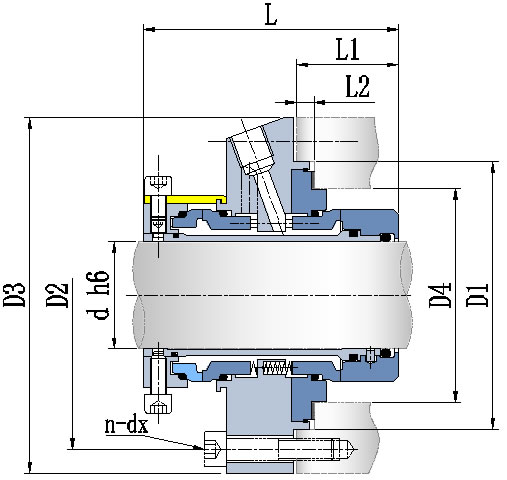

結構圖

連接尺寸

d

D1

D2

D3

D4

L1

L2

L3

n

dx

30

62

80

115

140

39

47

6

4

14

40

72

90

125

150

39

47

6

4

14

50

82

100

140

170

39

47

6

4

18

60

96

120

160

190

39

49

6

4

18

70

106

130

170

200

39

49

6

4

18

80

116

140

180

210

39

49

6

4

18

90

135

160

205

240

44

53

6

4

22

100

145

170

215

250

44

53

6

4

22

110

155

180

225

260

44

53

6

4

22
