產品中心
Product Center

M503-D

M503-D 平衡型雙端面集裝式密封

應用工況：

? 主要應用于含顆粒性介質。適用電力、鹽業、氧化鋁、冶金、洗煤、化工等行業中漿液泵上的機械密封

參數范圍：

? 壓 力：0～1.6MPa
? 溫 度：-20～150℃
? 線速度: ≤20m/s
? 含固量：≤40%
? 軸向允許竄動量為：±0.5mm
? 軸 徑：25～150mm
18157793116

結構特點

? 多彈簧、雙向平衡型、雙端面結構
? 集裝式
? 旋轉環補償
? 彈簧外置，防止補償件阻塞
? 設置有外部沖洗冷卻接口
? 可提供非標定制

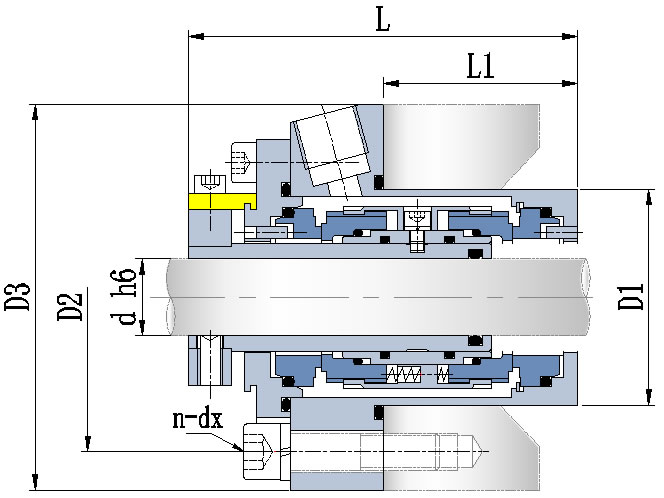

結構圖

連接尺寸

d

D1

D2

D3

L

L1

n

dx

25

70

100

125

126

63

4

12

30

80

110

135

126

63

4

12

35

85

115

140

126

63

4

12

40

90

120

145

126

63

4

14

45

90

120

145

126

63

4

14

50

100

130

155

126

63

4

14

55

110

140

165

126

63

4

14

60

110

140

165

126

63

4

14

65

120

150

175

135

72

6

14

70

120

150

175

135

72

6

14

75

130

160

185

135

72

6

14

80

130

160

185

135

72

6

14

85

140

170

195

135

72

6

14

90

140

170

195

135

72

6

14

95

150

180

205

135

72

6

14

100

150

180

205

135

72

6

14

110

165

200

235

145

72

6

14

120

175

210

245

145

72

6

14
