BIA

BIA 橡膠波紋管單端面散裝式密封

應用工況：

? 應用于水、油弱腐蝕性介質的一般化工流程、制藥、農藥、污水處理等行業的泵中

參數范圍：

? 壓 力：0～0.8MPa
? 溫 度：-40～100℃
? 線速度:≤10m/s
? 軸向允許竄動量為：±0.5mm
? 軸 徑：18～80mm
18157793116

結構特點

? 橡膠波紋管非平衡型單端面密封
? 旋轉環補償
? 注意旋轉方向
? 傳動方式為橡膠波紋管與軸通過緊固圈的緊固力帶動動環轉動
? 采用防轉銷傳動

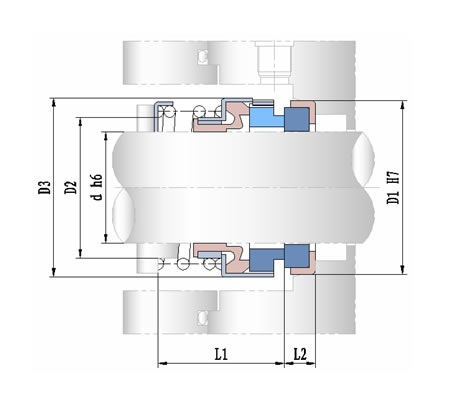

結構圖

連接尺寸

d

D1

D2

D3

L1

L2

18

33

24

29.5

22.5

7.5

20

35

26

31.5

22.5

7.5

22

37

28

33.5

22.5

7.5

25

40

34

40

25.5

8

28

43

36.5

42.5

25.5

8

30

45

38.5

45

25.5

8

32

48

40

47.5

33.5

9

33

48

41

47.5

33.5

9

35

50

42.5

50

33.5

9

38

56

46.5

54.5

33.5

9

40

58

48

57.5

33.5

9

43

61

51

60.5

36.5

9

45

63

52.5

63

38.5

9

48

66

55.5

64

38.5

9

50

70

55

67.5

38.5

9

53

73

60

71

41

10

55

75

62

74

41

10

58

78

68

80

42

10

60

80

70

82

42

10

70

92

80

92

45

11

80

104

90

106

56

12
