W58U W59U 非平衡型單端面散裝式密封

應用工況：

? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中
? 不適用于多固體顆粒和高粘度介質

參數范圍：

? 壓力：0～1.6MPa (W58U/W59U)
0～2.5（4.0）MPa (W58B/W59B)
? 溫度：-40～220℃
? 線速度:≤10（25）m/s
? 軸向允許竄動量為：±0.3mm
? 軸徑：25～100mm

18157793116

結構特點

? 多彈簧非平衡型單端面結構(W58U/W59U)
多彈簧平衡型單端面結構(W58B/W59B)
? 旋轉環補償
? 任意旋向
? 應用廣泛，互換性強，密封環為整體式，彈簧有預壓縮，卡環防止旋轉環脫落的旋轉組件
? 可組合為雙端面密封結構
? 符合歐洲標準DIN24960、國際標準ISO3069

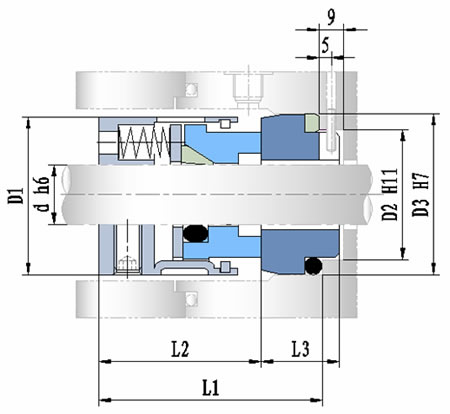

結構圖

連接尺寸

d	d1	D1	D2	D3	D4	L1	L2	L3	L4	L5
25	30	39	34	40	44	40	27	19	34.5	47.5
28	33	42	37	43	47	42.5	30	19	38	50
30	35	44	39	45	49	42.5	30.5	19	38	50
32	37	46	42	48	54	42.5	30.5	19	38	50
35	40	49.5	44	50	56	42.5	30.5	19	38	50
38	43	54	49	56	59	45	32	20	39.5	52.5
40	45	56	51	58	61	45	32	20	39.5	52.5
43	48	59	54	61	64	45	32	20	39.5	52.5
45	50	61	56	63	66	45	32	20	39.5	52.5
48	53	64	59	66	69	45	32	20	39.5	52.5
50	55	68	62	70	71	47.5	34	22	44	57.5
55	60	71	67	75	80	47.5	34	22	44	57.5
60	65	80	72	80	85	52.5	39	22	49	62.5
65	70	85	77	85	90	52.5	39	22	49	62.5
70	75	90	83	92	99	60	45.5	22	55	70
75	80	99	88	97	104	60	45.5	22	55	70
80	85	104	95	105	109	60	45.5	22	55	70
85	90	109	100	110	114	60	45.5	22	60	75
90	95	114	105	115	119	65	50	22	60	75
95	100	119	110	120	124	65	50	22	60	75
100	105	124	115	125	129	65	50	22	60	75
