產品中心
Product Center

W3N

W3N 非平衡型圓錐式單彈簧散裝式密封

應用工況：

? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中
? 不適用于高粘度介質

參數范圍：

? 壓 力：0～1.0MPa
? 溫 度：-40～120℃
? 線速度:≤10（15）m/s
? 軸向允許竄動量為：±0.3mm
? 軸 徑：16～80mm
18157793116

結構特點

? 單彈簧非平衡型單端面密封
? 旋轉環補償
? 注意旋轉方向
? 應用廣泛，互換性強，密封環為整體式
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069

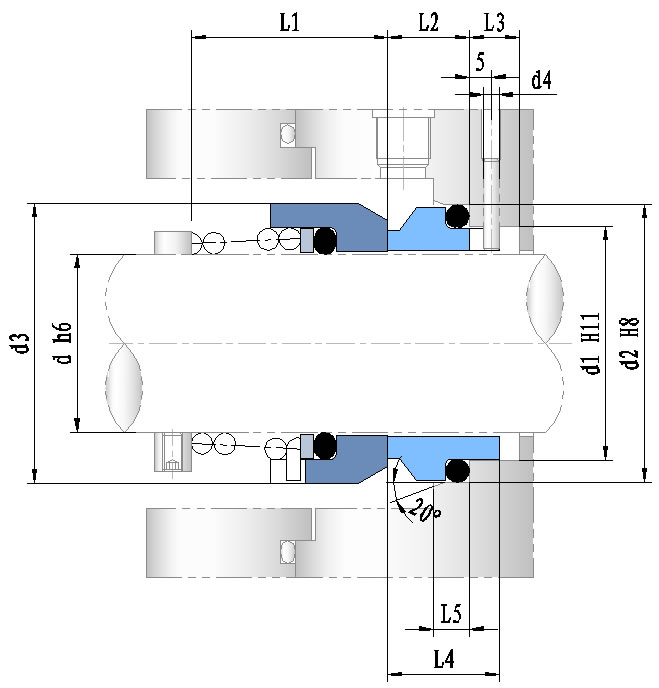

結構圖

連接尺寸

d

d1

d2

d3

d4

L1

L2

L3

L4

L5

18

27

33

29

3

19.5

11.5

9

19.5

7

20

29

35

31

3

22

11.5

9

19.5

7

25

34

40

36

3

26.5

11.5

9

19.5

7

28

37

43

40

3

26.5

11.5

9

19.5

7

30

39

45

43

3

26.5

11.5

9

19.5

7

35

44

50

49

3

28.5

11.5

9

19.5

7

40

51

58

56

4

36

14

9

22

8

45

56

63

61

4

39.5

14

9

22

8

50

62

70

66

4

45

15

9

23

8.5

55

67

75

71

4

49

15

9

23

8.5

60

72

80

78

4

55

15

9

23

8.5

65

77

85

84

4

55

15

9

23

8.5

70

83

92

90

4

57

18

9

26

9.5

75

88

97

98

4

62

18

9

26

9.5

80

95

105

100

4

62

18

9

26

10
