WB2 WB21
WB2 WB21 四氟波紋管單端面外裝式密封
應用工況:
? 應用于一般化工流程、制藥、農藥、水處理等行業的泵中? 在氟塑料泵中廣泛應用
參數范圍:
? 壓 力:0~0.4MPa? 溫 度:-20~70℃
? 線速度:≤10m/s
? 含固量:≤2%非硬質懸浮顆粒溶液
? 軸 徑:25~65mm
18157793116
結構特點
? 聚四氟乙烯波紋管單端面外裝式結構
? 密封面可以在填充聚四氟乙烯中鑲裝硬質的耐磨蝕性材料
? 旋轉環補償
? 任意旋向
? 彈簧與介質隔離
? 徑向跳動補償能力強
? 多種靜止環與旋轉環可以互配
? 帶有安裝指示線
? 密封面可以在填充聚四氟乙烯中鑲裝硬質的耐磨蝕性材料
? 旋轉環補償
? 任意旋向
? 彈簧與介質隔離
? 徑向跳動補償能力強
? 多種靜止環與旋轉環可以互配
? 帶有安裝指示線

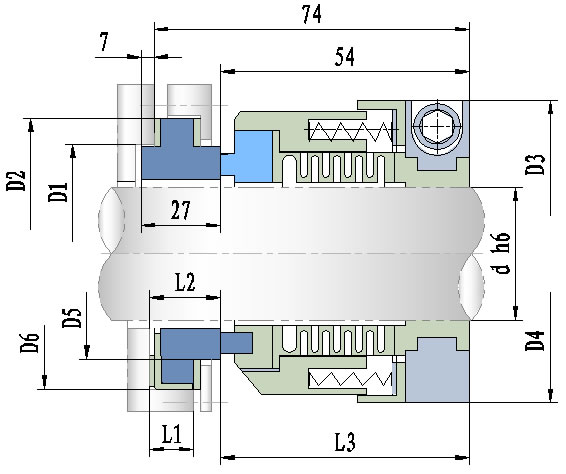

結構圖
連接尺寸
連接尺寸: 單位:mm
d | D1 | D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 |
25 | 47.5 | 60 | 69 | 62 | 38 | 50 | 8 | 14 | 49 |
30 | 52.5 | 66 | 74 | 67 | 43 | 55 | 8 | 14 | 49 |
35 | 57.5 | 70 | 79 | 72 | 48 | 60 | 8 | 14 | 49 |
40 | 62.5 | 76 | 84 | 77 | 53 | 65 | 8 | 14 | 49 |
45 | 67.5 | 82 | 89 | 82 | 58 | 70 | 10 | 17 | 49 |
50 | 72.5 | 86 | 94 | 87 | 63 | 75 | 10 | 17 | 49 |
55 | 77.5 | 90 | 99 | 92 | 68 | 80 | 10 | 17 | 49 |
60 | 82.5 | 95 | 104 | 97 | 73 | 85 | 10 | 17 | 49 |
