WB7N

首頁 > 產品中心 > 化工泵用機械密封

WB7N 平衡型單端面散裝式密封

應用工況：

? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中

參數范圍：

? 壓力：0～2.5(4.0)MPa
? 溫度：-40～220℃
? 線速度:≤20（10）m/s
? 軸向允許竄動量為：±0.5mm
? 軸徑：16～200mm

18157793116

結構特點

? 波形彈簧平衡型單端面結構
? 旋轉環補償
? 應用廣泛，互換性強，密封環能輕松嵌入，推環由傳動耳環卡住，防止彈簧脫落
? WB75型為多彈簧，WB76型為單彈簧，與WB7N型式相同
? WB75F型帶螺紋泵效應，注意旋轉方向
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069

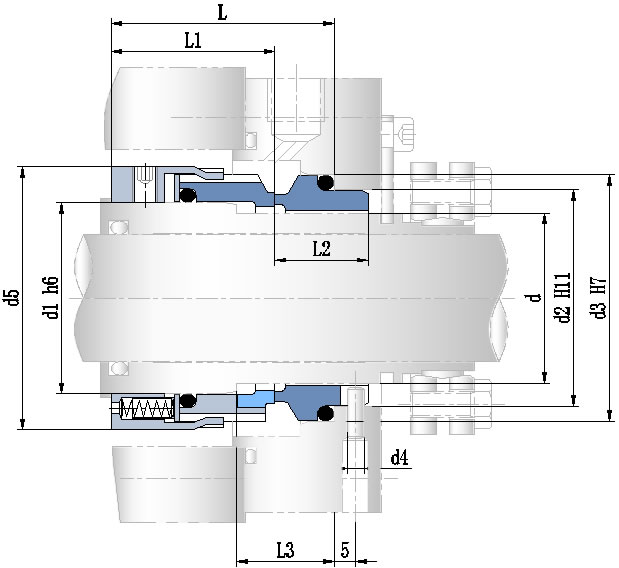

結構圖

連接尺寸

d	d1	d2	d3	d4	d5	L	L1	L2	L3
18	22	27	33	3	37	45	33.5	19.5	20
20	24	29	35	3	39	45	33.5	19.5	20
22	26	31	37	3	41	45	33.5	19.5	20
24	28	33	39	3	43	47.5	36	19.5	20
25	30	34	40	3	45	47.5	36	19.5	20
28	33	37	43	3	48	50	38.5	19.5	20
30	35	39	45	3	50	50	38.5	19.5	20
32	38	42	48	3	55	50	38.5	19.5	20
33	38	42	48	3	55	50	38.5	19.5	20
35	40	44	50	3	57	50	38.5	19.5	20
38	43	49	56	4	60	52.5	38.5	22	23
40	45	51	58	4	62	52.5	38.5	22	23
43	48	54	61	4	65	52.5	38.5	22	23
45	50	56	63	4	67	52.5	38.5	22	23
48	53	59	66	4	70	52.5	38.5	22	23
50	55	62	70	4	72	57.5	42.5	23	25
53	58	65	73	4	79	57.5	42.5	23	25
55	60	67	75	4	81	57.5	42.5	23	25
58	63	70	78	4	84	62.5	47.5	23	25
60	65	72	80	4	86	62.5	47.5	23	25
63	68	75	83	4	89	62.5	47.5	23	25
65	70	77	85	4	91	62.5	47.5	23	25
70	80	83	92	4	99	70	52	26	28
75	85	88	97	4	104	70	52	26	28
80	85	95	105	4	109	70	52	26.2	28
85	90	100	110	4	114	75	57	26.2	28
90	95	105	115	4	119	75	57	26.2	28
95	100	110	120	4	124	75	58	25.2	28
100	105	115	125	4	129	75	58	25.2	28
