WB74-D

首頁 > 產品中心 > 化工泵用機械密封

WB74-D 平衡型雙端面散裝式密封

應用工況：

? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中

參數范圍：

? 壓力：0～2.5(4.0)MPa
? 溫度：-40～220℃
? 線速度:≤20（10）m/s
? 軸向允許竄動量為：±0.5mm
? 軸徑：16～200mm

18157793116

結構特點

? 多彈簧平衡型雙端面結構
? 旋轉環補償
? 應用廣泛，互換性強，密封環能輕松嵌入，推環由傳動耳環卡住，防止彈簧脫落
? WB74F-D型帶螺紋泵效應，注意旋轉方向,傳動座外圓與密封腔間隙0.5mm
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069

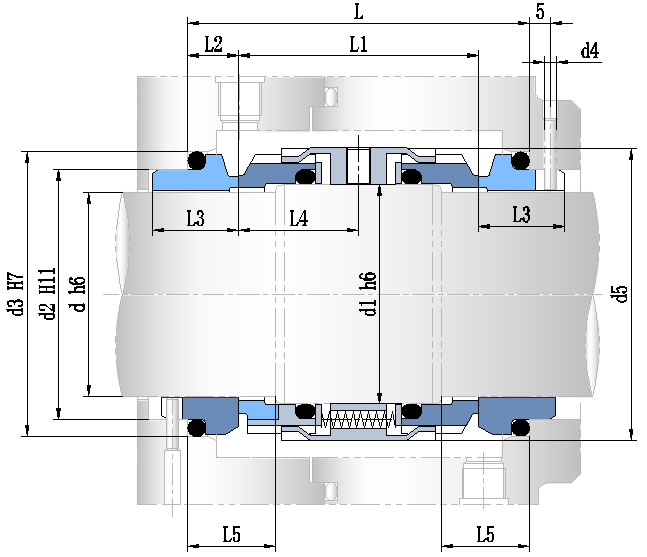

結構圖

連接尺寸

d	d1	d2	d3	d4	d5	L	L1	L2	L3	L4
18	22	27	33	3	37	76	53	11.5	19.5	26.5
20	24	29	35	3	39	76	53	11.5	19.5	26.5
22	26	31	37	3	41	76	53	11.5	19.5	26.5
24	28	33	39	3	43	77	54	11.5	19.5	27
25	30	34	40	3	45	77	54	11.5	19.5	27
28	33	37	43	3	48	77	54	11.5	19.5	27
30	35	39	45	3	50	77	54	11.5	19.5	27
32	38	42	48	3	55	79	56	11.5	19.5	28
33	38	42	48	3	55	79	56	11.5	19.5	28
35	40	44	50	3	57	80	57	11.5	19.5	28.5
38	43	49	56	4	60	85	57	14	22	28.5
40	45	51	58	4	62	85	57	14	22	28.5
43	48	54	61	4	65	85	57	14	22	28.5
45	50	56	63	4	67	84	56	14	22	28
48	53	59	66	4	70	84	56	14	22	28
50	55	62	70	4	72	93	63	15	23	31.5
53	58	65	73	4	79	97	67	15	23	33.5
55	60	67	75	4	81	97	67	15	23	33.5
58	63	70	78	4	84	104	74	15	23	37
60	65	72	80	4	86	104	74	15	23	37
63	68	75	83	4	89	109	79	15	23	39.5
65	70	77	85	4	91	98	68	15	23	34
70	80	83	92	4	99	112.5	76.4	18	26	38.2
75	85	88	97	4	104	112.5	76.4	18	26	38.2
80	85	95	105	4	109	112.5	76	18.2	26.2	38
85	90	100	110	4	114	112.5	76	18.2	26.2	38
90	95	105	115	4	119	112.5	76	18.2	26.2	38
95	100	110	120	4	124	110.5	76	17.2	25.2	38
100	105	115	125	4	129	110.5	76	17.2	25.2	38
