WMG1

首頁 > 產品中心 > 化工泵用機械密封

WMG1 橡膠波紋管單端面散裝式密封

應用工況：

? 應用于含少量固體顆粒油、水介質的一般化工流程、制藥、農藥、污水處理等行業的泵中

參數范圍：

? 壓力：0～1.2（1.6）MPa
? 溫度：-20～120℃
? 線速度:≤10m/s
? 軸向允許竄動量為：±0.5mm
? 軸徑：16～100mm

18157793116

結構特點

? 橡膠波紋管非平衡型單端面密封
? 旋轉環補償
? 注意旋轉方向
? 應用廣泛，橡膠波紋管不受扭應力且綜合各種功能，無堵塞彈簧設計，沒有連接件的設計
? 符合歐洲標準DIN24960、國際標準ISO3069

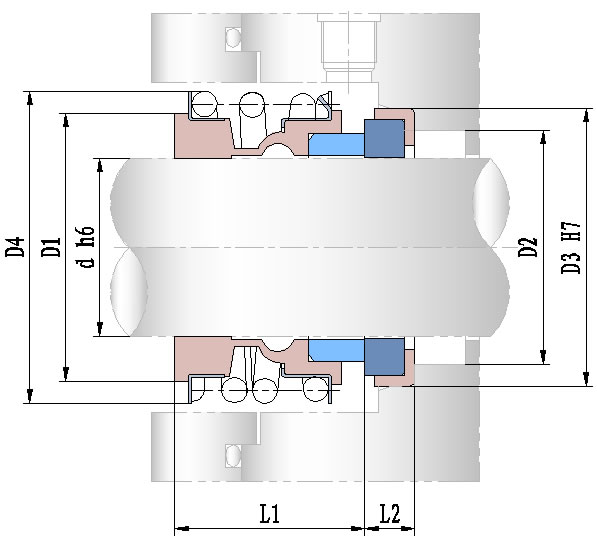

結構圖

連接尺寸

d	D1	D2	D3	D4	L1	L2
18	29	27	33	32	19.5	7.5
20	33	29	35	37	21.5	7.5
22	33	31	37	37	21.5	7.5
25	38	34	40	43	23	7.5
28	44	37	43	49	26.5	7.5
30	44	39	45	49	26.5	7.5
32	46	42	48	54	27.5	7.5
35	50	44	50	57	28.5	7.5
38	53	49	56	59	30	9
40	55	51	58	62	30	9
43	58	54	61	66	30	9
45	60	56	63	68	30	9
48	63	59	66	71	30.5	9
50	65	62	70	74	30.5	9.5
53	70	65	73	79	33	11
55	72	67	75	81	35	11
58	75	70	78	86	37	11
60	79	72	80	89	38	11
65	84	77	85	94	40	11
68	88	81	90	97	40	11.3
70	90	83	92	100	40	11.3
75	95	88	97	107	40	11.3
80	100	95	105	112	40	12
85	107	100	110	120	41	14
90	114	105	115	127	45	14
95	119	110	120	132	46	14
100	124	115	125	137	47	14
