M513
M513 平衡型單端面集裝式密封
應用工況：
? 主要應用于熱水等潔凈的介質。適用火力發電廠汽機車間鍋爐給水泵等泵上的機械密封參數范圍：
? 壓 力：0～6.0MPa? 溫 度：-40～230℃
? 線速度: ≤30m/s
? 軸向允許竄動量為：±0.3mm
? 軸 徑：30～150mm
18157793116
結構特點
? 多彈簧、平衡型、單端面結構
? 集裝式
? 靜止環補償
? 彈簧內置
? 需要配置Plan23的密封輔助系統來達到密封穩定的工作環境
? 可提供多種的連接尺寸
? 集裝式
? 靜止環補償
? 彈簧內置
? 需要配置Plan23的密封輔助系統來達到密封穩定的工作環境
? 可提供多種的連接尺寸

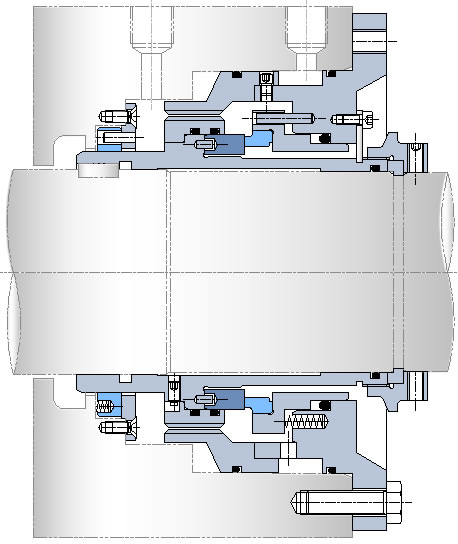

結構圖
連接尺寸
材料配置：
零件名稱 | 主要配置材料 |
旋轉環 | 石墨 碳化硅 |
靜止環 | 碳化硅 硬質合金 |
O形圈 | 乙丙橡膠 氟橡膠 全氟醚橡膠 |
彈簧 | 哈氏C276 |
金屬件 | 1Cr17Ni2 316 2205 |
