N74DT-D
N74DT-D 非平衡型雙端面散裝式密封
應用工況:
? 主要應用于含顆粒腐蝕性介質。適用石家莊工業泵廠有限公司等FGD吸收塔漿液循環泵、外圍泵,以及氧化鋁、造紙等行業中渣漿泵上的機械密封參數范圍:
? 壓 力:0~1.0MPa? 溫 度:-20~120℃
? 線速度: ≤10m/s
? 含固量:≤30%
? 軸向允許竄動量為:±0.5mm
? 軸 徑:30~200mm
18157793116
結構特點
? 多彈簧、非平衡型、雙端面結構
? 散裝式
? 旋轉環補償
? 彈簧外置,防止補償件阻塞
? 需要阻封液(沖洗水)壓力高于介質壓力來保證機械密封的使用穩定性
? 可提供多種的連接尺寸
? 散裝式
? 旋轉環補償
? 彈簧外置,防止補償件阻塞
? 需要阻封液(沖洗水)壓力高于介質壓力來保證機械密封的使用穩定性
? 可提供多種的連接尺寸

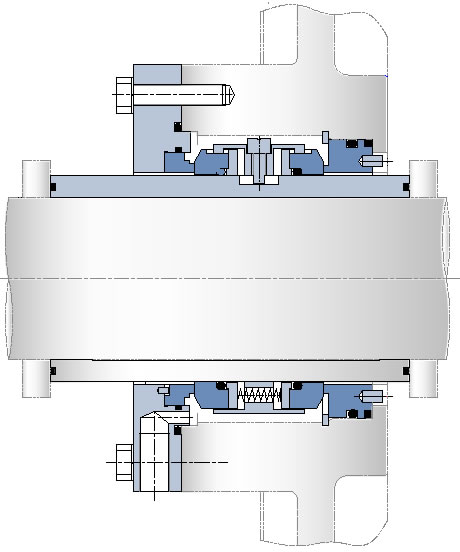

結構圖
連接尺寸
材料配置:
零件名稱 | 主要配置材料 |
旋轉環 | 碳化硅 石墨 硬質合金 |
靜止環 | 碳化硅 硬質合金 |
O形圈 | 氟橡膠 丁腈橡膠 乙丙橡膠 全氟醚橡膠 |
彈簧 | 316 哈氏C276 |
金屬件 | 304 316L 2205 |
